Часовая производительность мельницы 3,2х15
07.05.2021 :: 10:25:53

Доброго времени суток!
Вопрос следующего характера. Имеется в наличии 2 двухкамерных мельницы 3,2х15 работающие по замкнутому циклу. При производстве цементов ШПЦ, ПЦ с содержанием доменного шлака производительность мельницы составляет порядка 23-25 т/ч, на чистом клинкере до 35 т/ч.
У кого есть опыт эксплуатации данных помольных установок? Какие пути повышения производительности? На сколько знаю, подобные мельницы могут давать и по-более, или все же 25т/ч это предел для нее?

Наверх

IP записан

Artem Kozinets

Full Member

Вне Форума

Сообщений: 164

Пол: male

Re: Часовая производительность мельницы 3,2х15
Ответ #1 - 07.05.2021 :: 11:12:24

добрый день,
тут конечно нужно детально смотреть на все оборудование, размеры первой и второй камеры, оснастку, межкамерные перегородки и шаровую загрузку, режимы, размолоспособность шихты/клинкера и тд

это старая и длинная мельница... шас такие не делают

если на этой мельнице гл привод 1700 кВт и сепаратор не древний, а третьего поколения, то мельница должна давать 55-65 тонн в час при блейне 3500 на ПЦ

так что ваши 25 тонн в час это дизастер

Наверх

IP записан

egor

YaBB Newbies

Вне Форума

Сообщений: 4

Re: Часовая производительность мельницы 3,2х15
Ответ #2 - 07.05.2021 :: 11:36:21

Размалываем до 4200 по Блейну. 1-я камера - 1/3 от длины мельницы. Привод 2000 кВт, сепаратор динамический центробежный, Brockhausen HEC 220, 2003 г.в. Оснастка - бронеплиты Vega, межкамерная - тоже Vega, c щелевыми бронеплитами и эвакуаторами (7шт). Выходная решетка - Cristian Pfieffer.
Шары пересортировали (Vega). Уже почти 2 месяца боремся с производительностью, пока без результатов. Возможно не правильно подобран шаровый заряд?

Наверх


IP записан

Artem Kozinets

Full Member

Вне Форума

Сообщений: 164

Пол: male

Re: Часовая производительность мельницы 3,2х15
Ответ #3 - 07.05.2021 :: 21:20:33

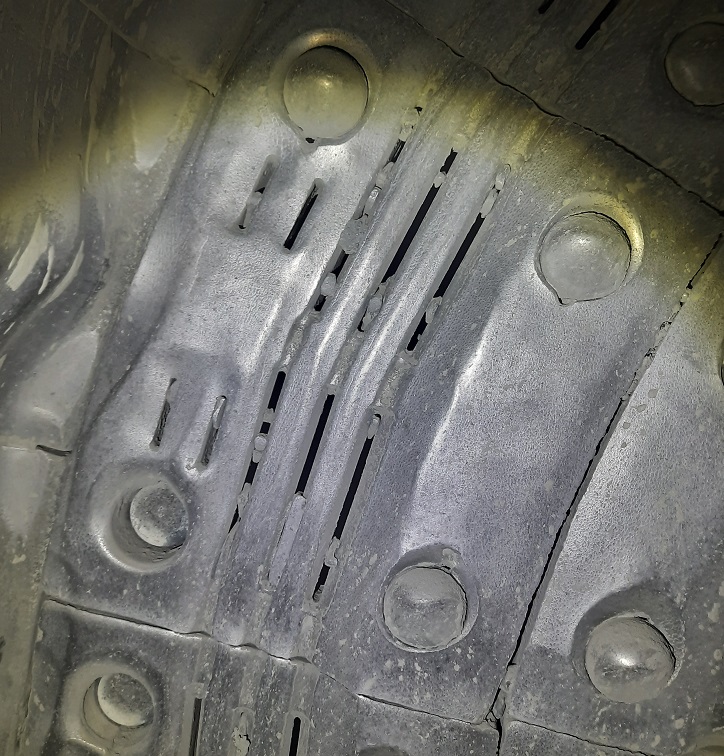

межкамерная перегородка изношена, судя по виду - щели сузились и поменяли профиль, щели по внешним секторам полностью забиты

интересно посмотреть как выглядят плиты первой камеры, насколько изношены

шаровая - может быть проблема и в этом
надо смотреть на состав

вопрос.
если увеличить подачу питания, то что точно происходит с мельницей ? (например, первая камера глохнет, сыпет из горловины, растет тоннаж крупки или что-то другое)

второй вопрос. когда понизилась часовая? если вдруг и сразу упала, может что-то поменяли (например, белитовый клинкер стали делать, или заменили фильтр, или сепаратор, или появился какой-то дефект)

в личку бросил емейл для допсвязи

Наверх

IP записан

Saddam_Hu God Member Вне Форума Сообщений: 2324 Earth Пол:	Re: Часовая производительность мельницы 3,2х15 Ответ #4 - 09.05.2021 :: 18:06:21 55 на такой мельнице давали на ПЦ 500 Д0 на открытом цикле
Наверх	IP записан

egor

YaBB Newbies

Вне Форума

Сообщений: 4

Re: Часовая производительность мельницы 3,2х15
Ответ #5 - 11.05.2021 :: 08:38:16

Artem Kozinets писал(а) 07.05.2021 :: 21:20:33:

межкамерная перегородка изношена, судя по виду - щели сузились и поменяли профиль, щели по внешним секторам полностью забиты

интересно посмотреть как выглядят плиты первой камеры, насколько изношены

шаровая - может быть проблема и в этом
надо смотреть на состав

вопрос.
если увеличить подачу питания, то что точно происходит с мельницей ? (например, первая камера глохнет, сыпет из горловины, растет тоннаж крупки или что-то другое)

второй вопрос. когда понизилась часовая? если вдруг и сразу упала, может что-то поменяли (например, белитовый клинкер стали делать, или заменили фильтр, или сепаратор, или появился какой-то дефект)

в личку бросил емейл для допсвязи

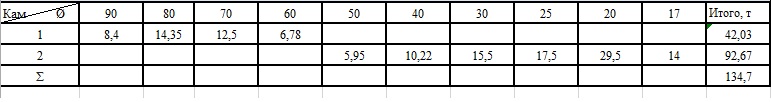

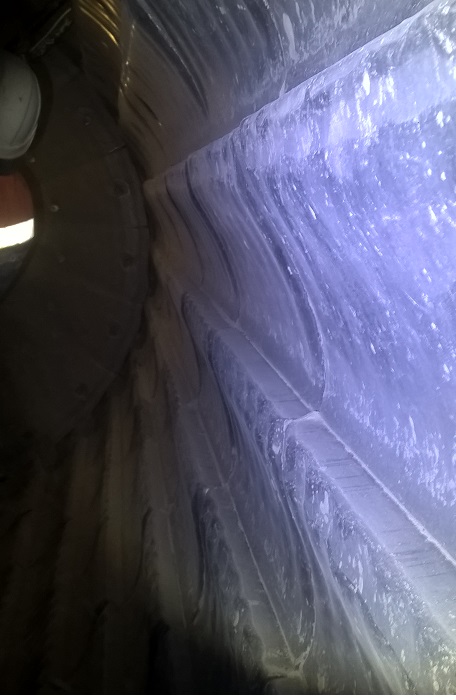

Межкамерная новая, всего 1 сезон отходила. Естественно щели периодически чистим. Во вложении фото с 1-й камерой и загрузкой мелющими телами.
При увеличении свежего питания растет возврат крупки, доходили до 120 т/ч по возврату. Соответственно растет заполнение 1 камеры и начинает подсыпать через трубошнек.
Часовая давно была такой низкой, и ранее не возникало вопросов, что на такой мельнице можно давать больше. Сейчас тема стала актуальной. Клинкер остался так же неизменным.
Кстати размалываем холодный клинкер с другого завода.

Наверх




IP записан

egor YaBB Newbies Вне Форума Сообщений: 4	Re: Часовая производительность мельницы 3,2х15 Ответ #6 - 11.05.2021 :: 08:39:32 Saddam_Hu писал(а) 09.05.2021 :: 18:06:21: 55 на такой мельнице давали на ПЦ 500 Д0 на открытом цикле До какой тонкости при этом размалывали?
Наверх	IP записан

Saddam_Hu God Member Вне Форума Сообщений: 2324 Earth Пол:	Re: Часовая производительность мельницы 3,2х15 Ответ #7 - 11.05.2021 :: 16:08:30 3500 г на см2 У вас проблема с тепловым балансом как пить дать
Наверх	IP записан

Danick

YaBB Newbies

Вне Форума

Сообщений: 4

Пол: female

Re: Часовая производительность мельницы 3,2х15
Ответ #8 - 11.05.2021 :: 19:44:17

Доброго времени суток!
Как писалось ранее удельная поверхность на марке ШПЦ 4200 по Блейну, в закрытом цикле тонкость помола 0,1% остатка на 008.
Если добавлять тоннаж в общую циркуляцию первая камера глохнет. Так же открывали мельницу при увеличенной подаче материала. Вся первая камера заполнена возвратом.

Наверх

IP записан

Saddam_Hu God Member Вне Форума Сообщений: 2324 Earth Пол:	Re: Часовая производительность мельницы 3,2х15 Ответ #9 - 12.05.2021 :: 09:31:48 Фото межкамерной перегородки из ВТОРОЙ КАМЕРЫ в студию
Наверх	IP записан

Danick

YaBB Newbies

Вне Форума

Сообщений: 4

Пол: female

Re: Часовая производительность мельницы 3,2х15
Ответ #10 - 12.05.2021 :: 13:58:09

Saddam_Hu писал(а) 12.05.2021 :: 09:31:48:

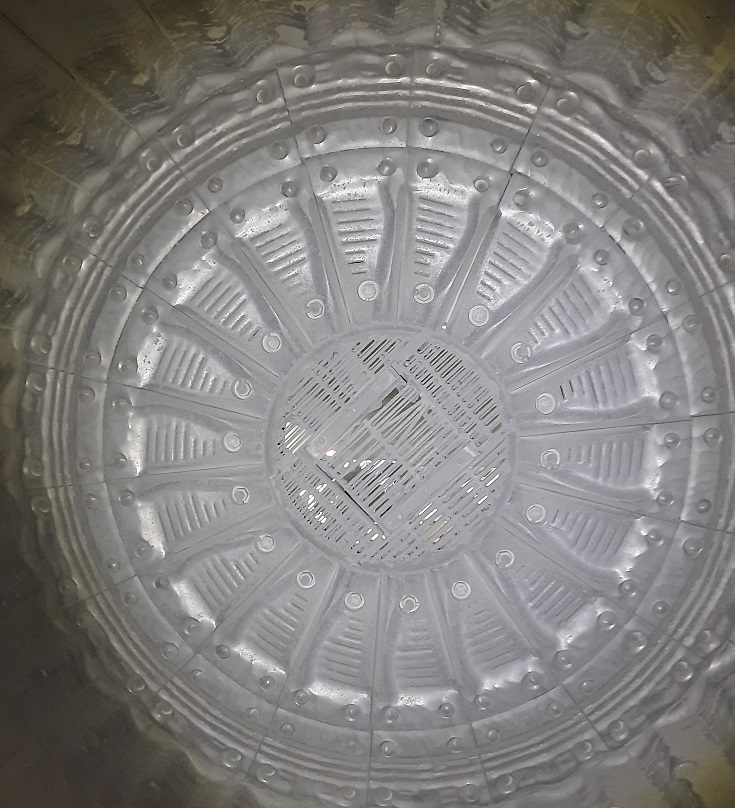

Фото межкамерной перегородки из ВТОРОЙ КАМЕРЫ в студию

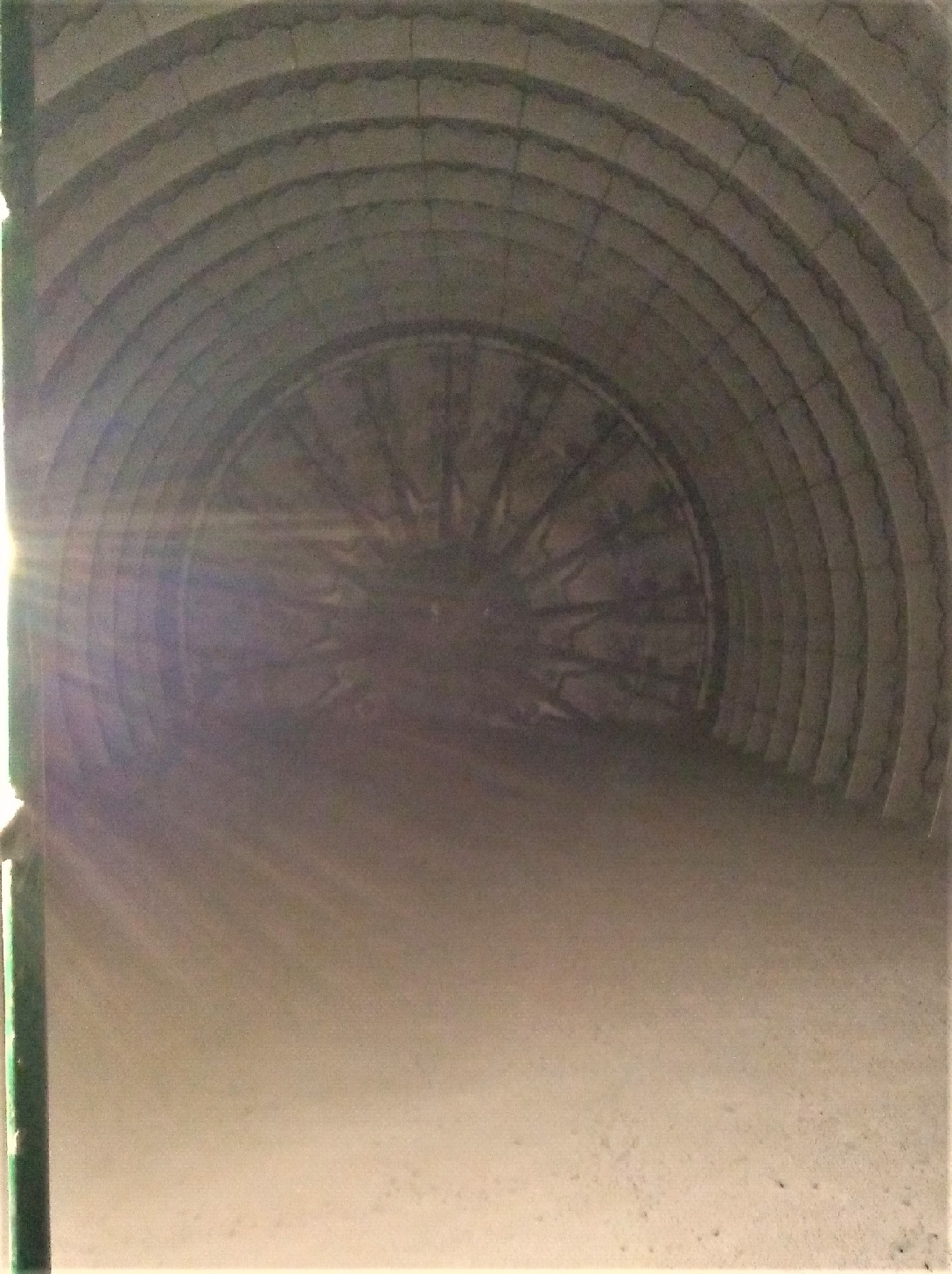

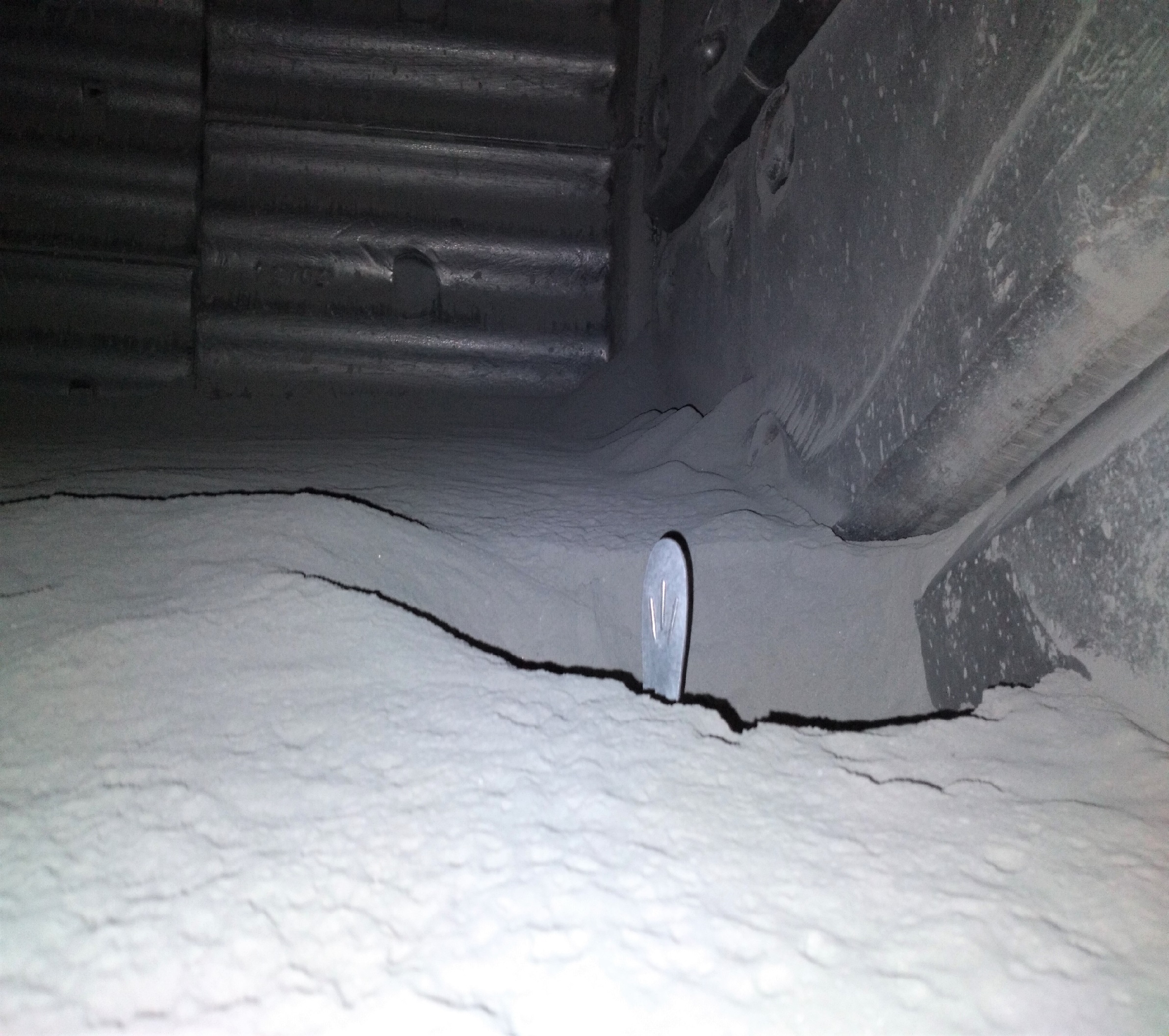

На первой фотографии наглядно можно увидеть количество материала.

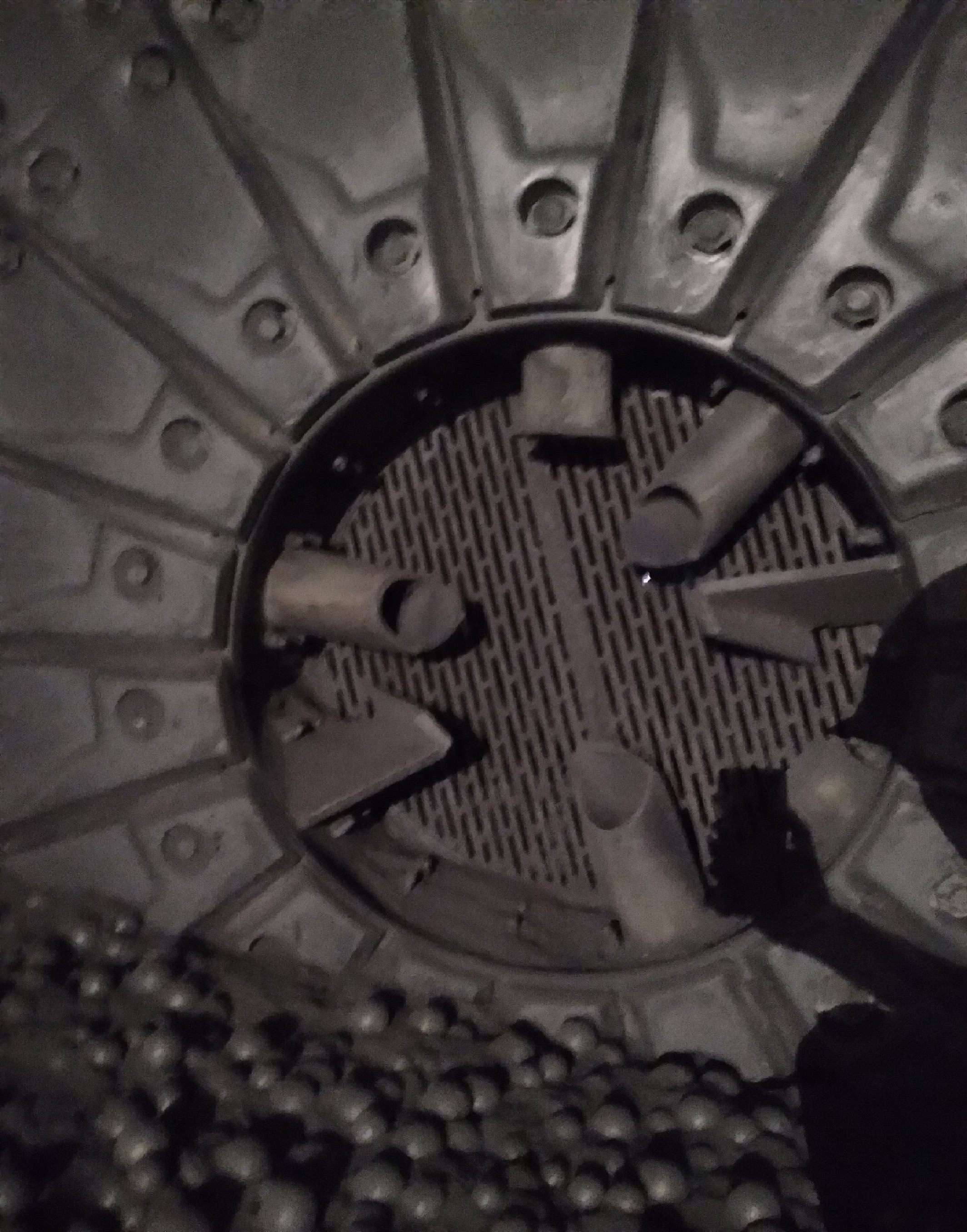

Последняя же при "обычной часовой"
Что касается белита, то содержание не превышает 11% в клинкере.

Наверх




IP записан

Saddam_Hu God Member Вне Форума Сообщений: 2324 Earth Пол:	Re: Часовая производительность мельницы 3,2х15 Ответ #11 - 13.05.2021 :: 07:57:22 ЧТД открывайте отверстия в межкамерной и будет вам счастье
Наверх	IP записан

Danick

YaBB Newbies

Вне Форума

Сообщений: 4

Пол: female

Re: Часовая производительность мельницы 3,2х15
Ответ #12 - 13.05.2021 :: 09:06:09

Saddam_Hu писал(а) 13.05.2021 :: 07:57:22:

ЧТД открывайте отверстия в межкамерной и будет вам счастье

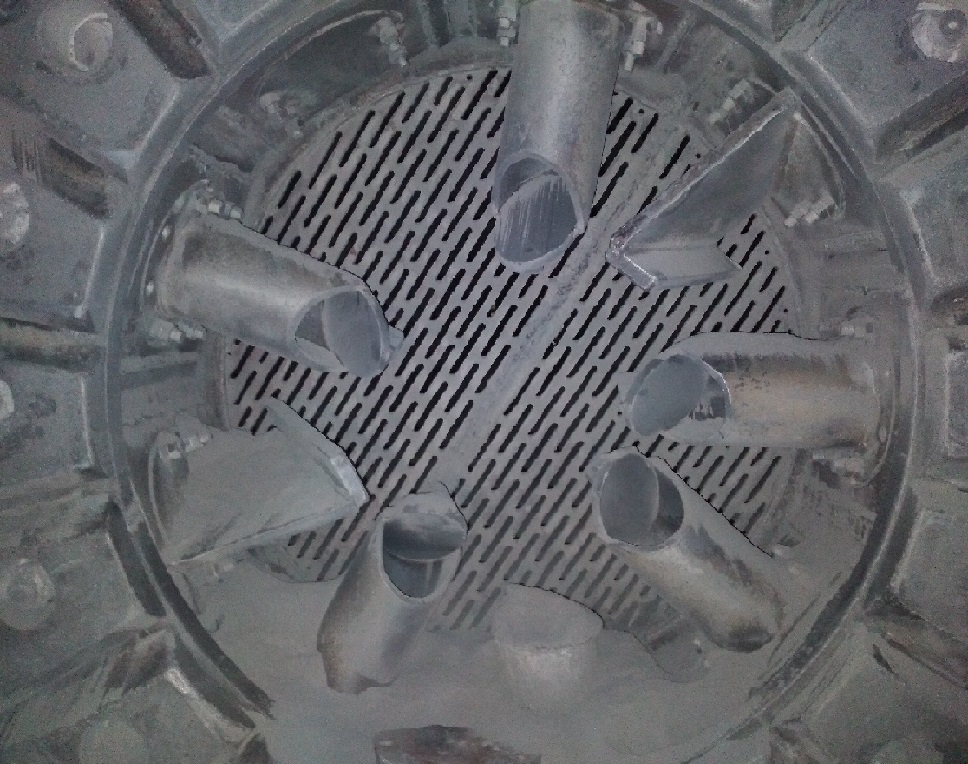

Начинали с открытых эвакуаторов, собственно вот.
Но ушли по причине практически пустой звенящей 1 камеры и увеличившемуся возврату. Уже пробовали с ними по разному.

Наверх


IP записан

Saddam_Hu God Member Вне Форума Сообщений: 2324 Earth Пол:	Re: Часовая производительность мельницы 3,2х15 Ответ #13 - 13.05.2021 :: 11:00:11 Вы же говорили что 1я камера переполнена, тогла я не понял вас
Наверх	IP записан

Danick

YaBB Newbies

Вне Форума

Сообщений: 4

Пол: female

Re: Часовая производительность мельницы 3,2х15
Ответ #14 - 13.05.2021 :: 17:52:07

Saddam_Hu писал(а) 13.05.2021 :: 11:00:11:

Вы же говорили что 1я камера переполнена, тогла я не понял вас

Возможно я не так выразилась. Первая камера глохнет если увеличиваем общую циркуляцию хотя бы на 6 т/ч, этот тоннаж идет попросту в возврат абсолютно никак не сказываясь на часовой. И этот эксперимент мы производили при еще открытых совках.
