цемент, производство цемента, потребление цемента, рынок цемента, цемент на бирже, компании...

да но в шамоте то 30 % Al2O3, а в муллите 62 %, в муллитокорунде (который относится к классу высокоогнеупорных материалов) 72 %. Стоимость в районе 700 вечнозеленых за тонну....
И я просто не понимаю - люди или боятся, или коррупция процветает...

vykp писал(а) 07.10.2011 :: 12:00:07:

У важаемый коллега, а какая зависимость, прямая, обратная? И о каких добавках идет речь? Я просто хочу разобраться в этом вопросе... А то устал от наших уважаемых цементников выслушивать, что именно этот кирпич не набирает обмазку, a как они оценивают это я не могу понять.....
Все еще жду сообщения от Saddam Hu, но он молчит....

ogneupor писал(а) 24.10.2011 :: 07:04:50:


ОК.
Возьмем МЛУ 62:
Предел прочности - 60
Кажущаяся плотность - 2,68
доп. лин. усадка - 0,3%
Откр. пористость - 17 %
Термостойкость, теплосмен, не ниже - 8
Тем-ра нач. размягчения -  1550.

Это проводили исследования. Если сравнить со свойствами ПХЦ, ПШЦ, ХП 1, думаю все с ними и так знакомы и, кто понимает о чем я говорю, уже в уме сравнил и сделал вывод. И по ходу МЛУ дешевле.

Так в чем же тогда прикол?

ogneupor писал(а) 24.10.2011 :: 11:27:05:


Водяные теплосмены (Нагрев до 1300) не ниже 8

ogneupor писал(а) 24.10.2011 :: 12:59:54:

у периклазошпинельного кирпича 100 -120 теплосмен/воздух. [/quote]


По теории? Могу в личку сбросить результаты испытаний.
У ПШЦ 4 теплосмены...

ogneupor писал(а) 24.10.2011 :: 06:56:24:

4to vas interesuet?

kirsenjur писал(а) 21.10.2011 :: 12:25:08:

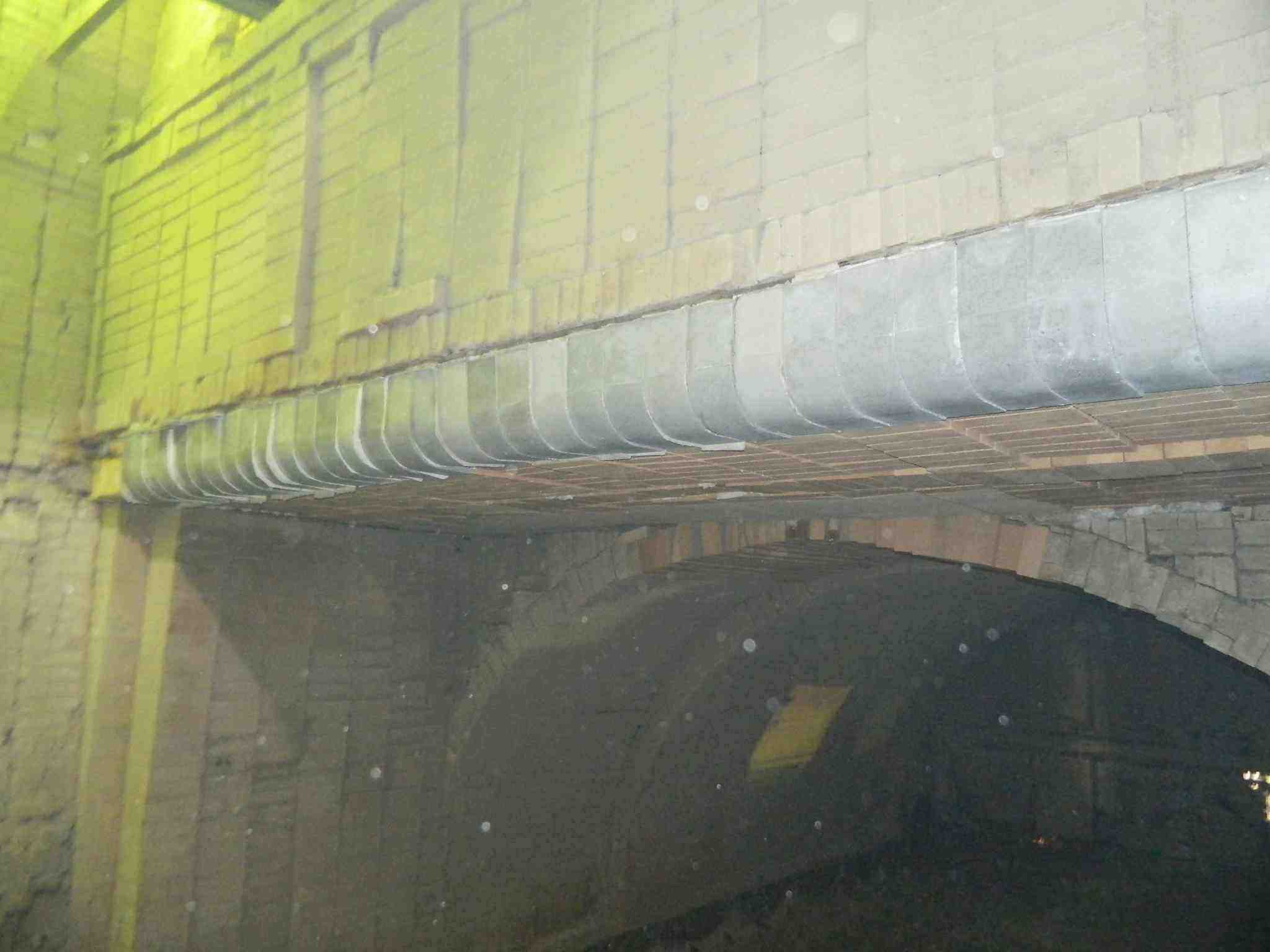

Что-то развели путаницу совсем. Про футеровку какой зоны печи идет речь? Если про зону спекания, то там нужен огнеупор с максимально низким содержанием кислотных оксидов (Al2O3, SiO2 и т.д) и высоким содержание основных оксидов (в ПШПЦ содержание MgO более 80%), так как клинкерный расплав это основной расплав, в нем преобладает основной оксид CaO, следовательно при использовании в зоне спекания обычного шамотного кирпича (или любого другого) с высоким содержанием Al2O3 произойдет реакция между кирпичом и расплавом, кирпич просто "съест" и довольно быстро. В тоже время, наличие небольшого количества кислотных оксидов (в ПШПЦ Al2O2 около 10-13%) способствуют тому самому понятию, как смачивание и набор обмазки, так как кирпич так или иначе все равно частично реагирует с клинкерным расплавом и происходит связывание кирпича и обмазки. И как показывает практика, кирпич в зоне спекания чаще всего разрушается именно из-за механического повреждения в ходе теплового удара, когда при сходе обмазки скалывается и часть кирпича. И тут еще не надо забывать, что у каждого цементного завода и поставщика кирпича своя сырьевая база и совсем не исключено, что на одном кирпиче обмазка набирается хорошо, а на другом заводе на этом же кирпиче может и трудно набираться. Режимы обжига у всех разные и т.д. и т.п. Так что, тема на самом деле сложная, не все так просто как кажется. Кому интересно прикрепляю статью про испытание кирпича ПШПЦ в зоне спекания, посмотрите там доступно все изложено.

В остальных зонах, применение того или иного кирпича будет обусловлено прежде всего ценой на него и его фактической стойкостью. Есть тут конечно и политика, но это уже совсем другая история.....
